青岛创统大功率变流器的IGBT功率器件在开关过程中，因电流快速变化，直流母线寄生电感和IGBT模块自身电感产生的感应电压会叠加在直流母线上，从而产生很高的尖峰电压，造成严重的电磁干扰，而且会使器件过热，甚至使IGBT失控损坏。因此必须将开关过程中产生的尖峰电压限制在允许范围内，减小直流回路功率母线的分布电感是降低尖峰电压的有效方法。

为了连接直流滤波电容和IGBT功率器件，一是采用圆铜导线或者窄铜条，但这种办法对于大功率变流系统来说，连接困难而且寄生电感大，二是采用层叠母线排，所谓层叠功率母排是把宽薄的铜排通过绝缘材料叠放在一起，正负母线排之间的距离相同，正负母线排流过相反的电流，其磁场相互抵消，相当于减小了寄生电感，因为层叠母排与功率器件之间的直接通过螺丝连接，两者接触电阻非常小，也使得寄生电感成数量级地减小。

因层叠母排材料为铜质，导电性能良好，则可认为电流均布，若定义l、b、w、a分别为层叠母排长、宽、厚、正负母排间距，μ_r为母排的磁导率，则层叠母排的电感L为：

通过式可知，为了使得电感L尽可能小，层叠母排必须采取长远大于宽，宽远大于厚的布局，且两块正负极板之间的距离越小越好。

根据电磁场理论，当母线排中有电流流过时，空间任何一点都产生了磁场。若空间某点的磁场用磁感的磁导率B来衡量，定义I为流过直流母线排的电流，l₁，l₂分别为正、负母排中心点到空间某点的距离，θ为该点到正负母线排中心点的连线的夹角。则空间任意一点的合成磁场B的幅值为：

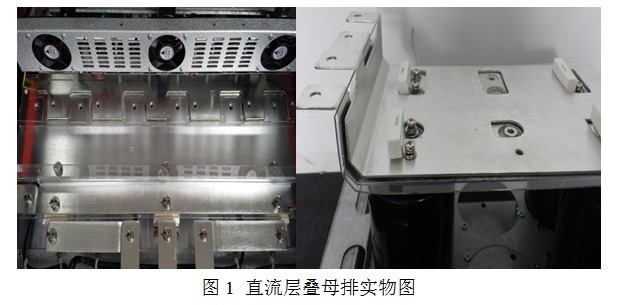

由上式可知，当层叠功率母排电流一定时，若正负极板之间的中心距尽可能小，则可使得空间任意一点的合成磁场B尽可能小，所以说使用叠层功率母线除了使寄生电感减小外，还能使空间电磁干扰降低。根据这一原理，设计的直流层叠母排见图1：
