LCL滤波器的传递函数即整流器输出U_O到进网电流I₂的传递函数H(s)为：

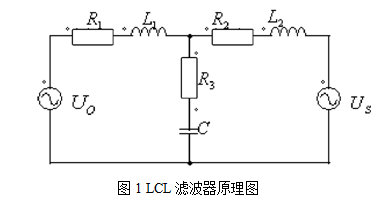

由图1可知，电感L₁上的电流I_S是由L₁的感抗X_L1以及电容C和L₂的并联阻抗决定。电容C和L₂并联电路的引入增大了串联阻抗，减小了I_S。电容支路的引入是为了给高频分量提供低阻通路，减小注入电网的高频分量。L₂和C构成并联电路对开关纹波分量进行分流，必须保证X_C必须远远小于X_L2。这样，并联阻抗主要由电容阻抗X_C决定，而电容阻抗是比较小的，所以电网侧滤波电感不会太大。这样，I_S主要由L₁自身的感抗X_L1决定，可以认为整流器侧电感功能是对整流器桥臂输出电流纹波起主要衰减作用，而电网侧电感L₂与电容组成一个二阶滤波器做进一步衰减。

若令总电感量为L=L₁+L₂，a=L₁/L，则式可转化为：

在上式中，易求得a=0.5时，a(1-a)最大，即滤波效果最好，也就是说在总电感量一定的条件下，L₁和L₂的电感量均分时滤波效果最好，但此时LCL滤波器的谐振频率也最小，则谐振频率会随着谐振峰项中低频移动，从而增大中低频谐波幅值，综合起来，L₁和L₂的电感量比值取4-6比较合适。
