图1 凯伏特岸电接电箱内高压电源连接器及其原理图

图1（a）为连接器外观图，图1（b）中左侧图形为插头截面示意图， L1，L2，L3是三相供电线，E是接地线，PILOT是高压岸电分闸控制线。上部Socket显示岸电插座；下部Plug显示电缆插头（L1，L2，L3，E和PILOT的两点共六个黑点对应左边圆形内各标号）；中间的MCCB是岸电高压断路器，用于接通、断开6600V电源；右方（Under Voltage Trip）是岸方提供的AC110V电源，PILOT线通过UVT欠压脱扣器控制高压断路器的分闸。

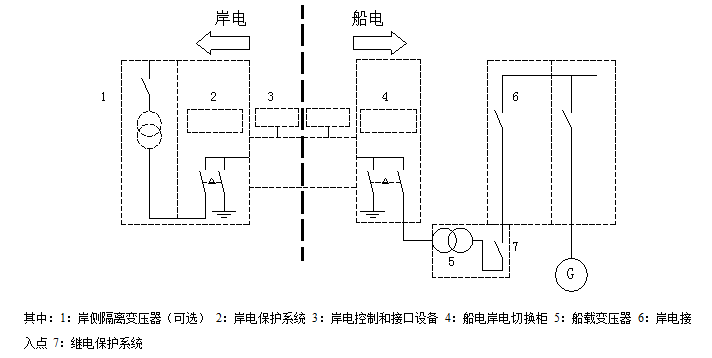

岸电和船电通过接电箱连接示意如图2所示：

图2岸电和船电连接示意图
