一.交流状态开机

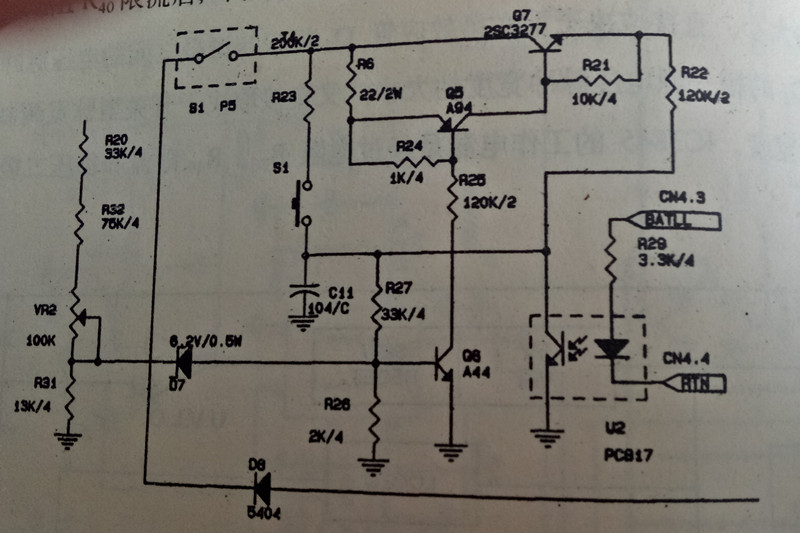

在市电供电正常时，不间断电源，在交流状态下开机，其过程简述如下：在闭合主开关后，交流220伏的市电电源，被送到输入变压器降压，再经过整流单元整流，滤波器滤波后，变为直流电源，一路直流电压经过电阻R20、R32可调电阻VR2和电阻R31分压，通过稳压管D7致使晶体管Q6导通。晶体管Q6导通晶体管Q5发射极，于基极产生基极压降，晶体管Q5饱和导通，晶体管Q7的积极得到电压也饱和导通，这时经电阻R40限流后，将启动回路提供工作电源。

二、直流状态开机

  当市电中断时，EPS应急电源无交流输入，这时闭合主开关后，晶体管Q6的基极无电压，不能够导通，此时需要按一下直流启动开关，促使晶体管Q6导通，晶体管Q6的导通，又使晶体管Q5和Q7饱和导通，这时，一路电源经过电阻R40限流后，向驱动回路提供，另一路电源经过电阻R39、R28和二极管D5对电解电容C3、C4、C5、C6进行充电。
