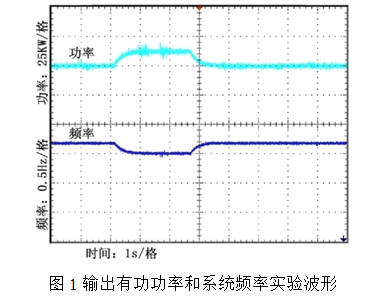

创统科技验证了逆变器的同步发电机输出外特性，逆变器平稳运行时突加、突泄额定负载，为便于用示波器观察功率和频率变化规律，采用DA变换，得到图1所示的输出有功功率和系统频率实验结果，可见对应负荷变化系统频率呈现出相反变化趋势，并能够稳定于新的工作点。实验结果验证了采用虚拟同步发电机控制策略的逆变电源具有同步发电机组下垂调节特性，可以根据负荷变化调整自身输出以维持系统功率平衡，电压频率稳定。

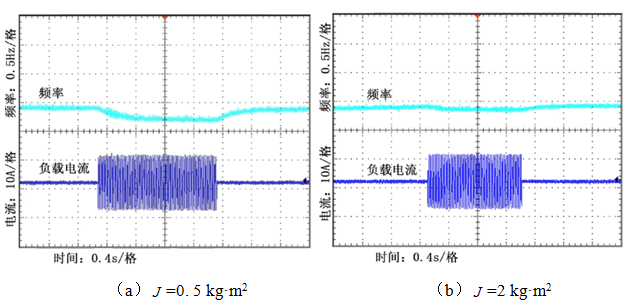

 为验证转动惯量对系统输出响应的影响，分别取转动惯量=0.5kg·m²和2kg·m²，实验结果如图2（a）、（b）所示。

图2 转动惯量特性实验结果

 由图2可知，对应于同样的负荷变化，实验（a）中的频率变化更大，与图1仿真结果吻合。系统在所带负荷情况相同条件下，对应较大的转动惯量，在快速变化的负荷下系统频率变化范围越小，并且更趋于稳定。
