创统科技经过综合比较发现，功率级并联在控制的一致性方面难以保证，且控制器冗余的意义不大。串电感并联虽然结构比器件级并联复杂，但比功率级并联简单，且均流可靠性高，因此，串电感并联是大功率模块可靠并联的有效方式。其基本做法是：（1）将IGBT功率器件并联，形成一个具有完善的检测、控制、驱动和保护功能的变流器模块，该模块既可独立工作，也可作为并联系统中的一个功率单元，接受并联系统主控制器控制，功率模块并联示意图见图1；（2）将功率单元直流侧直接并联，输出侧通过均流电感后并联，主控制器检测总负载电流、输出电压等信息，发出PWM信号，经光纤通信将PWM信号传送到从机中每个IGBT，主控制器和从机控制器通过高速现场总线进行通信，从机故障时，从机控制器封锁主控制器传送到从机驱动板的PWM信号，并通知主控制器，因为系统功率冗余，任一个从机发生一般故障，可不停机自动退出，不会影响系统正常运行。

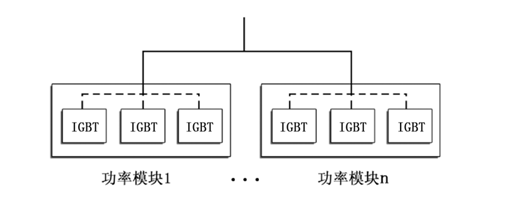

图1 功率模块并联

   每个功率模块因为拥有独立的工作电源和IGBT驱动电路，即使主驱动信号完全同步，也会因为独立驱动电路中驱动信号的延迟和驱动电源的不同，引起各功率模块实际的开关动作时刻存在差异，从而引发并联环流的产生。 假设功率模块为不存在制造差异的理想器件，即功率模块实际动作与驱动脉冲完全一致。下面分析环流形成机理，以及可行的解决方案。
