以下为创统科技研发部试验室测试结果:

（1）稳态响应

当市电输入电压为AC236V时，三相整流器带满载整流输出波形见图1和2。输出直流电压稳定度600V±2%，满载时A相电流波形失真度约2%，同时测得其他两相电流波形失真度分别为2.1%和1.9%，三相之间相位差小于120°±0.2°。由图2可知网侧功率因数高达0.99，且输入市电波形在整流器工作后为失真度1.5%，可见该整流器对输入侧市电电压波形没有影响。

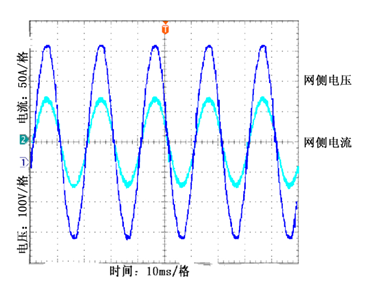

(a)稳态时A相电压电流波形

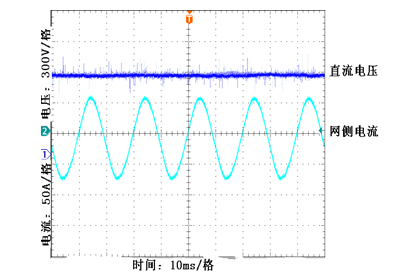

图1 PWM整流器稳态输出波形图

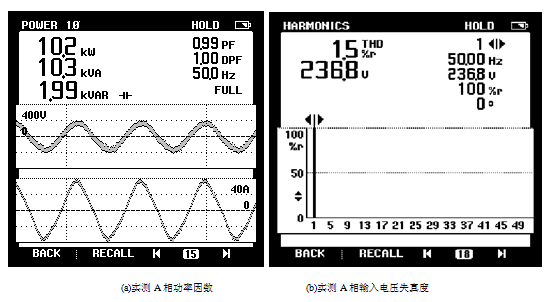

图2  PWM整流器功率网侧因数因数和谐波失真度

(2)动态响应

负载突变时，直流输出电压波形捕捉图见图3和图4。图2表明突加额定负载后，直流输出电压略有拉低，在两个市电周期内恢复正常输出电压，图4.20表明突卸额定负载过程中，直流输出电压略有升高，经程序控制调整，在两个市电周期内恢复正常输出电压。

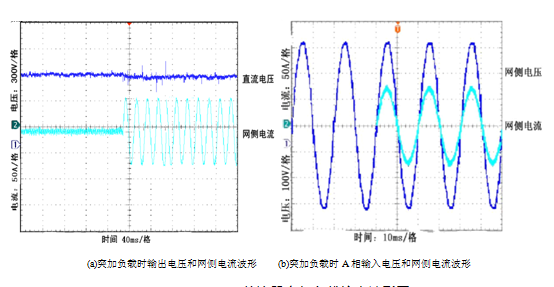

    图3 PWM整流器突加负载输出波形图

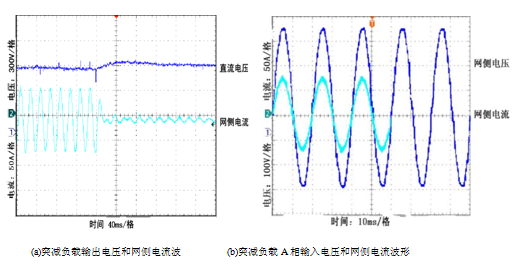

图4 PWM整流器突减负载输出波形图
