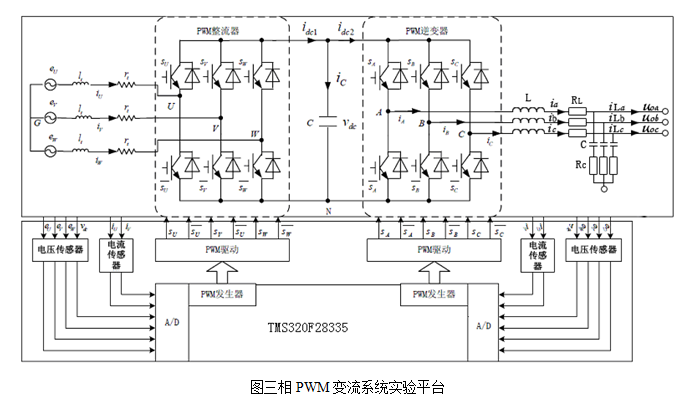

创统的实验平台采用30kW三相变流系统，其主电路见下图，控制电路部分以TMS320F28335 为核心，辅以电流、电压检测和IGBT驱动电路。采用这款时钟频率高达150MHz 的高速数字信号处理器，是因为该处理器具有以下特点：(1)支持浮点运算，可实现由一个处理器同时实现PWM整流器和PWM无源逆变器的控制；(2)该处理器芯片具有高达12.5MSPS 的12位16 通道同步采样ADC，可完成高速度、高精度的AD采样转换；(3)该处理器自带的两个事件管理器分别产生控制所需的6路PWM 信号，且可自动插入可编程的死区时间；(4)该处理器自带两路PDPINT中断，可用于保护两个变流器的过流故障；显然TMS320F28335可满足三相变流系统的控制需求。采用泰克TDS3032示波器和FLUKE32电能质量分析仪作为测试工具，在此实验平台上，进行了实验并对实验结果进行了分析。

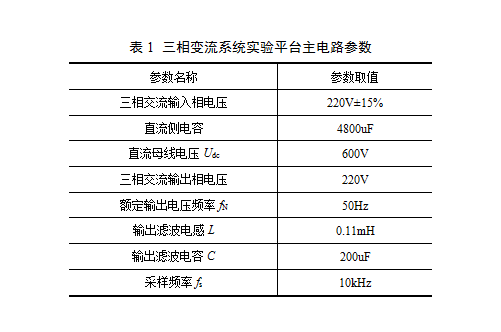

该实验平台主要技术参数如表1所示：
