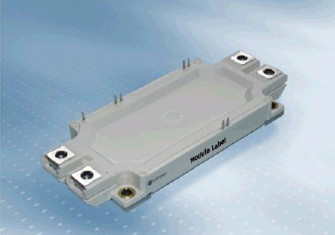

现在创统科技的大电流高电压的IGBT已模块化,它的驱动电路除由分立元件构成之外,现在已制造出集成化的IGBT专用驱动电路,其性能更好,整机的可靠性更高及体积更小。
IGBT的驱动条件与其特性密切相关。在设计门极驱动电路时应特别注意开通特性,负载短路能力和误触发等问题。对驱动电路的要求包括:
1)IGBT是电压驱动,具有一个2.5~5.0V的域值电压,有一个容性输入阻抗,因此,IGBT对栅极电荷集聚敏感,故驱动电路必须很可靠,要保证有一低阻抗值的放电回路,即驱动电路与IGBT的连线要尽量短;
2)用内阻小的驱动源对栅极电容放电,以保证栅极控制电压有足够陡的前后沿,使IGBT的开关损耗尽量小,IGBT开通后,栅极驱动源应能够提供足够的功率,使IGBT不至退出饱和而损坏;
3)IGBT的栅极驱动电路应尽可能简单实用,最好自身带有对IGBT的保护功能,并有极强的抗干扰能力。
