一、      已知用户需求和解决方案：

（1）   需求：负载总功率350KW，为动力照明混合负载，要求野外施工供电。

（2）   创统科技提供EPS应急电源400KW，备用时间20分钟。

（3）   EPS应急电源输入端由柴油发电机供电。

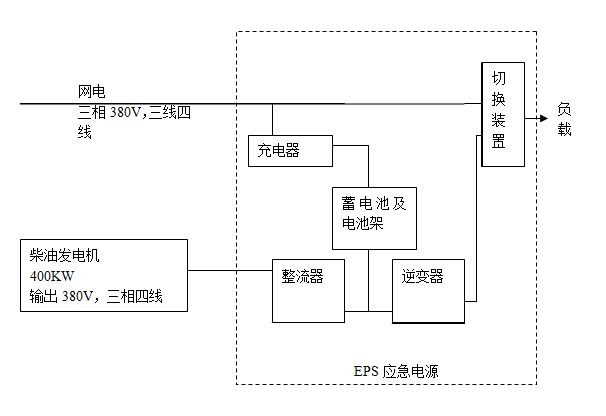

二、      系统示意图：

说明：

（1）   柴油发电机和创统EPS应急电源均放在移动应急供电车上。

（2）   EPS应急电源包括：整流器、逆变器，蓄电池及电池架、充电器、切换装置。除蓄电池及电池架装在主机柜之外，其他部件均在主机柜。

三、      工作原理：

（1）   有网电时，网电直接通过切换装置为负载供电。

（2）   无网电时，EPS立即切入（应急状态约5秒或在线状态零切换），蓄电池中的直流电能经逆变器变为交流电能通过切换装置为负载供电，蓄电池可维持20分钟供电，在蓄电池供电期间柴油发电机启动运行正常时，柴油发电机的交流电能进入EPS整流器，变为直流电能，又经逆变器变为稳频稳压的交流电能，经切换装置为负载供电。

（3）   当网电恢复供电时，EPS自动切换为网电供电，（需要时可同时为蓄电池充电）柴油发电机可停止发电。

四、     产品配置、尺寸、重量

应急电源主机1台，主机尺寸（深）800×（宽）1200×（高）2200mm/个，共2个，主机总重量约2000kg，电池架（长）2000×（深）600×（高）1800mm/个共2个每个约重300kg。电池100Ah/12V×160块,每块电池尺寸（高）220×（长）345×（宽）172mm，每块电池重量35.20kg。

总重量：2000+300×2+35.2×160=8232kg（约）

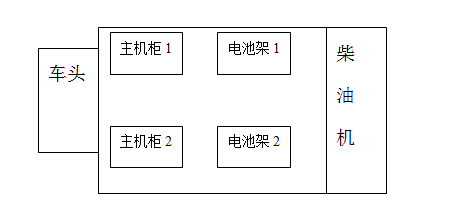

五、布置示意图：
