★ 本EPS应急电源除具有做第二电源作用,还具备闸门动力配电柜之功能,闸门的动作配电及二路电源的切换、互投均在本产品内完成。所以本EPS闸门的配电柜+第二动力供电电源+非动力用电三合一产品。

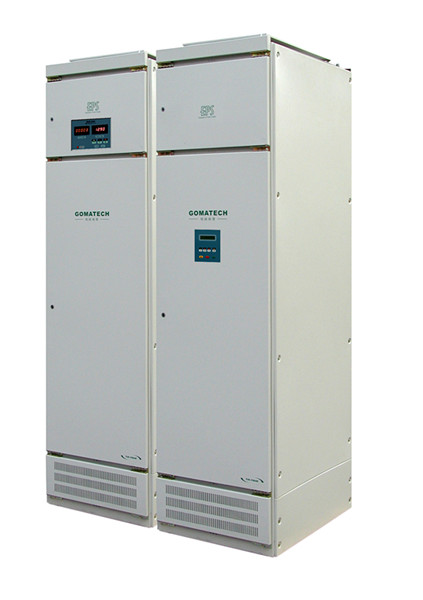

水闸专用EPS应急电源主要技术参数
型号规格:YJS/P2-2.2kw、3.7kw、5.5kw、7.5kw、11kw、15kw、18.5kw、22kw、30kw、37kw、45kw、55kw、75kw、93kw、110kw、132kw、150kw
容量:规格中的KW为容量
输入:
电压:380V±20%AC
相数:三相四线+PE线
频率:50±5Hz
输出:
电网供电时输出同电网一致,
应急供电时输出参数:
电压:启动时0~380V AC;正常运行时380V±5%
频率:启动时0~50Hz; 正常运行时50Hz
波形:PWM波(或正弦波) 可选
相数:三相四线+PE线
过载能力:120%负载正常运行,150%负载可运行5分钟
备用时间:2小时,(闸门可连续启动往返10次以上)可按设计要求配置备用时间。
电池:密封免维护铅酸蓄电池,可用5年。
保护:短路保护,过流保护,缺相保护。
显示:LED
效率:应急供电时>90%,电网供电时趋于100%
噪音:电网有电时,静止无噪音,应急供电时小于60dB
尺寸/重量:规格不同,尺寸、重量均不同,通常为600×800×2200mm(宽×深×高)标准机柜式的排列。
运行说明:
本应急电源做为水闸的第二电源,当电网有电时,本产品不动作,用电网的电能直接启动闸阀,当电网没有电时依靠本产品中蓄电池的直流电能,靠逆变器把直流电能转换为交流电能,并且在水闸启动的瞬间采取改变频率、改变电压,使水闸能够顺利启动,启动或关闭水闸之后,本EPS能输出与电网的电一致的交流电,可用来照明或他用。
